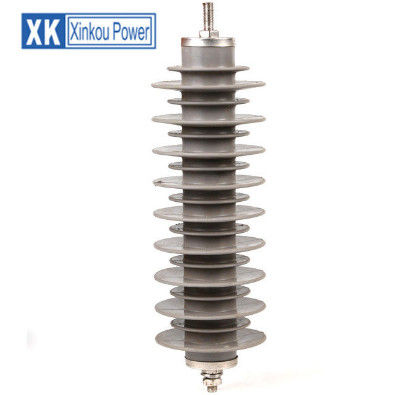

intercepteur électrique à haute tension de montée subite d'oxyde de métal intercepteur/Rj45 de la montée subite 24kv



L'intercepteur d'oxyde de métal est un dispositif de protection de surtension très utilisé dans le réseau de système d'alimentation. Les caractéristiques non linéaires du bloc d'intercepteur peuvent être analysées par sa forme d'onde résiduelle de tension pour une pointe de courant donnée. Il restent des difficultés tout en modelante de l'intercepteur dû à leurs caractéristiques dynamiques qui dépendent du temps de montée de la pointe de courant. Cependant, plusieurs modèles électriques avec un taux acceptable d'exactitude ont été mis en évidence pour simuler son comportement lié à la fréquence sous des pointes de courant avec du temps avant (t f) de µs 1 ou de plus. Cependant, les modèles disponibles d'intercepteur conviennent à calculer des tensions résiduelles contre des pointes de courant ayant des µs du ≥ 1 de t f et douteux pour des surtensions passagères très rapides (VFTO) (montée subite de nanoseconde) avec le temps de montée très court. D'ailleurs, avec l'introduction de la sous-station isolée par gaz (GIS) dans le système d'alimentation, la génération de VFTO devient plus et donc il est essentiel de formuler le nouveau modèle ou de rénover le modèle existant d'intercepteur pour la simulation des tensions résiduelles contre VFTO.





Type	Évalué  tension  (kilovolt)	MCOV  (kilovolt)	Tension résiduelle (kilovolts)			place 2000ms  impulsion de vague  tenue actuelle	4/1OMS haut  impulsion actuelle  (kilovolt)
			Raide  actuel  impulsion	changement  actuel  impulsion	8/20 Mme  Foudre  actuel  impulsion
HY10W-3	3	2,55	9,5	7,7	9	100	100
HY10W-6	6	5,1	19,5	15,4	18	100	100
HY10W-9	9	7,65	28,5	23. 1	27	100	100
HY10W-10	10	8,4	36	30	23	250	150
HY10W-11	11	9,4	40	33	30	250	150
HY10W-12	12	10,2	38,0	30,8	36	200	100
HY10W-15	15	12,7	47,5	38,5	45	200	100
HY10W-18	18	15,3	57,0	46,2	54	200	100
HY10W-21	21	17,0	66,5	53,9	63	200	100
HY10W-24	24	19,2	76,0	61,6	72	200	100
HY10W-27	27	21,9	85,5	69,3	81	200	100
HY10W-30	30	24,2	95,0	76,5	90	200	100
HY10W-33	33	26,8	104,5	84,7	99	400	100
HY10W - 36	36	29	114,0	92,4	108	400	100
HY10W-42	42	34,1	132,3	100. 1	126	400	100
HY10W-48	48	39	152,0	126,0	150	400	100
HY10W-54	54	43	171,0	139,0	162	600	100
HY10W-60	60	48	208,0	160,0	180	600	100
HY10W-66	66	52,8	230,0	172,0	198	600	100

parafoudre à haute tension du parafoudre de parafoudre 24kv rj45
