| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | XK |
| Certification: | ISO9001 / GB / IEC |
| Numéro de modèle: | PD-11 |
| Quantité de commande min: | 1 pc |
| Prix: | Negotiation |
| Détails d'emballage: | carton |
| Capacité d'approvisionnement: | 10000 PCs/mois |
| Nom: | fabricant de fusible de l'abandon scolaire 11kv | Tension évaluée (kilovolts): | 10-15 |
|---|---|---|---|
| Tension d'impulsion (kilovolts): | 170 | tension de tenue de Puissance-fréquence (kilovolts): | 70 |
| Ligne de fuite (millimètres): | 340 | Courant évalué (a): | 100 200 |
| Surligner: | 11 kilovolts fondent,300 ampères coupés |
||

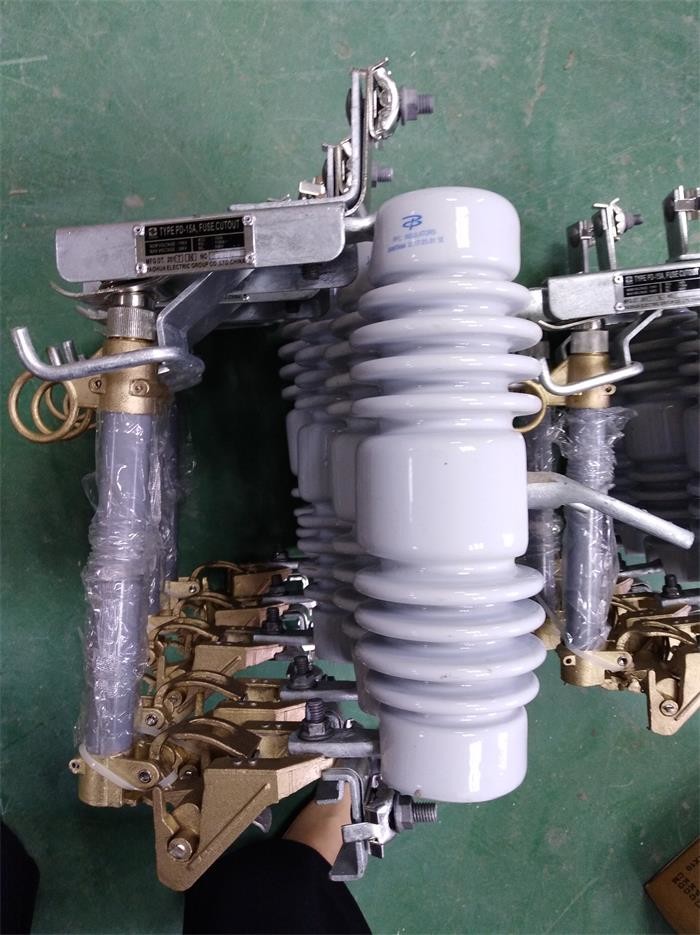

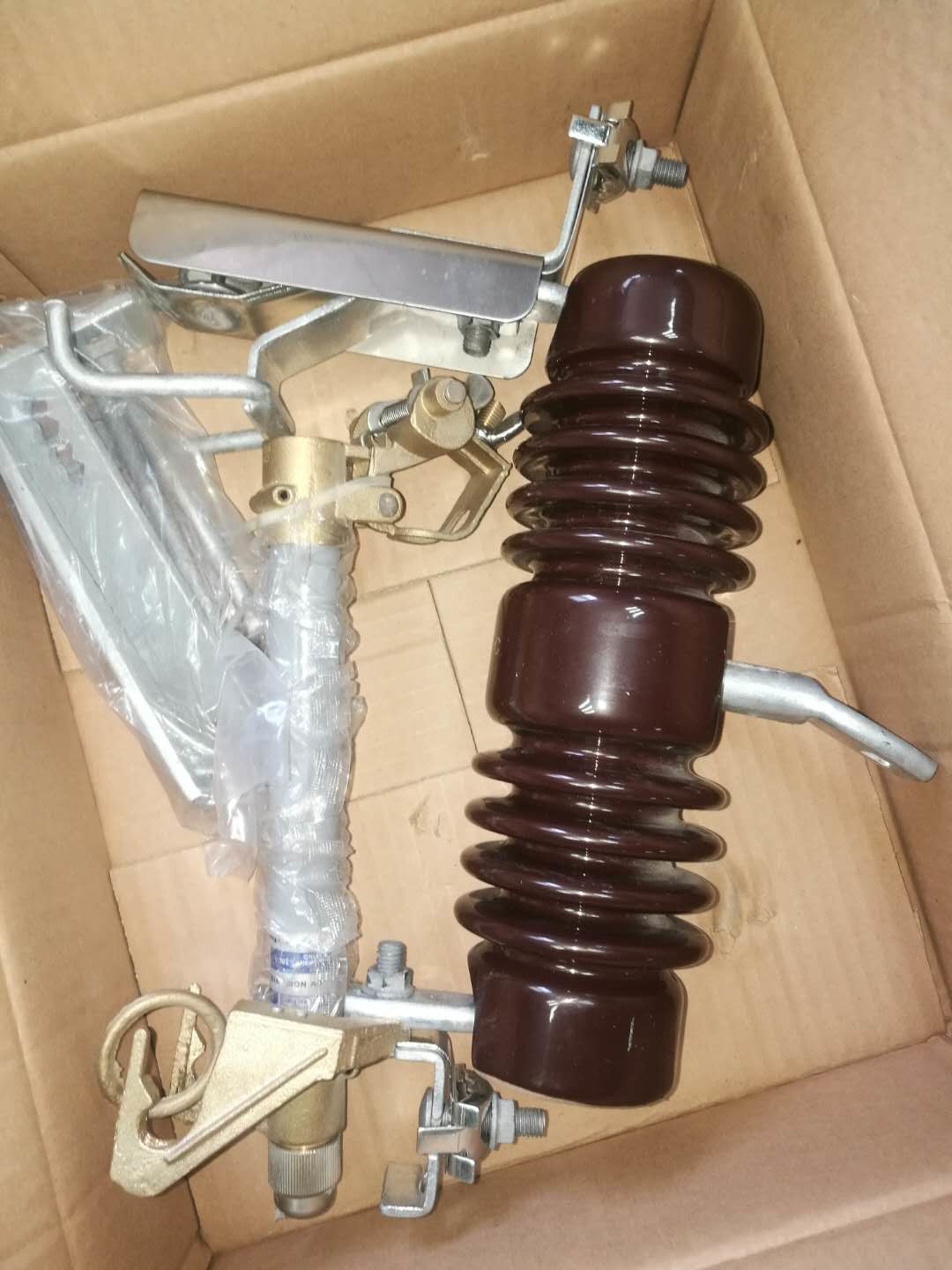

La porcelaine lâchent le fusible dans 11KV
structure de baisse-fusible et principe de fonctionnement
le plat de support à haute tension de fusible de renvoi aux 22 mètres est fixe au milieu de l'isolateur de soutien. Soutenez l'isolateur a les terminaux supérieurs et inférieurs pour le fil de connexion. Terminaux supérieurs et inférieurs attachés au contact statique supérieur et inférieur. Le tube de fusible est fait de tube de papier phénolique ou tube de tissu de verre feuilleté, garni du tube arc-s'éteignant ; les deux extrémités sont équipées de supérieur et le contact plus bas en mouvement, après que le fusible pénètre le tube de fusible, utilisant la tension du fusible, déplacent le contact tendu de sorte que le fusible reste fermé.
En fonctionnant. Insérez le contact mobile inférieur du tube de fusible dans le terminal inférieur avec la tige isolée par haute tension et faites-le entrer en contact avec le contact stationnaire inférieur, puis insérez le crochet de traction de la tige isolée par haute tension dans l'anneau fonctionnant du tube de fusible pour conduire le tube de fusible le contact mobile supérieur poussé dans le terminal, contact avec le contact statique, le circuit relié.
Après que le fusible soit soufflé le supérieur et plus bas le contact mobile du tube de fusible perd la tension et se desserre, le contact mobile glisse vers le bas sous l'action du ressort, le tube de fusible tombe par son propre poids, le fusible est dans l'état déconnecté, et la fracture évidente se produit
Quand une ligne ou un dispositif échoue. Le courant de défaut cause le fusible au fusible rapidement et crée un arc. L'arc s'éteignant le tube produit beaucoup de gaz sous l'action de l'arc électrique, de sorte que le tube pour former une grande pression, le jet de gaz à la grande vitesse, cette circulation d'air puissante, l'arc rapidement allongé et éteint.
Généralités
1. Fait du matériel de haute qualité, il a la longue durée de vie. Les olives est faites en bande de cuivre pure. Le tube de fusion est fait en porcelaine de haute résistance. Le milieu s'éteignant est fait de sable pur de quartz.
2. installation et entretien faciles. Le terminal de fusant entrant en contact avec avec l'utilisation de plaque d'extrémité (ou le plat se reliant) la technologie du soudage par points.
3. indication de coffre-fort. Le fusible avec l'indicateur peut être exposition la fusion quand l'indicateur automatique.
4. durable et fiable
Paramètres techniques
| Type |
Évalué tension (kilovolt) |
Évalué actuel (a) |
Rupture actuel (a) |
Impulsion tension (kilovolt) |
Puissance-fréquence tenue tension (kilovolts) |
Ascension distance (millimètre) |
| PD-12/100 | 10-15 | 100 | 10000 | 170 | 70 | 340 |
| PD-12/200 | 10-15 | 200 | 12000 | 170 | 70 | 340 |
