| Lieu d'origine: | Zhejiang, Chine |
|---|---|
| Nom de marque: | XK |
| Certification: | ISO9001 / GB / IEC |
| Numéro de modèle: | PD36-100 |
| Quantité de commande min: | 99 - 299 morceaux |
| Prix: | negotiable |
| Détails d'emballage: | exportation de l'emballage |
| Capacité d'approvisionnement: | 3000 Piece / Pieces per Mois |

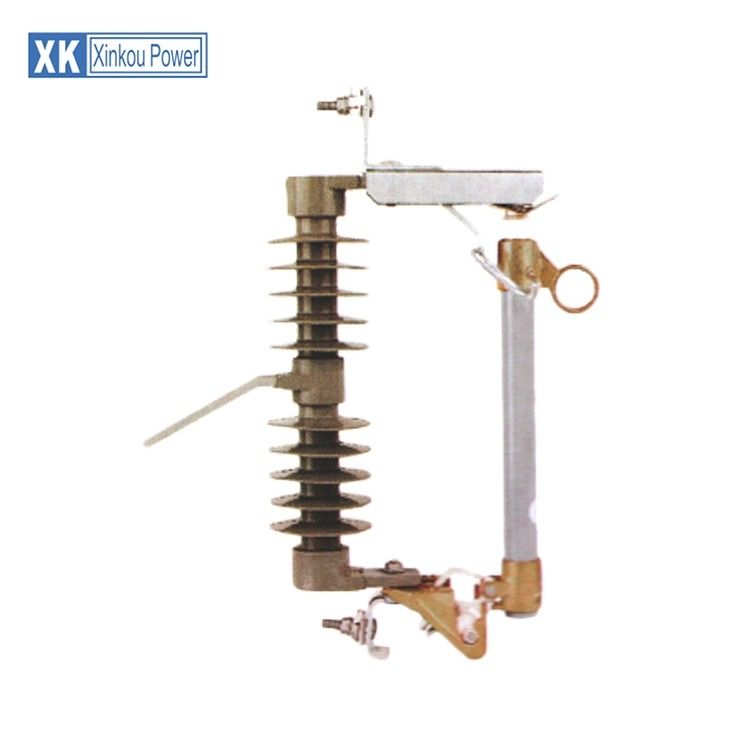

| Nom: | coupe-circuit de fusible de porcelaine | Utilisation: | Haute tension |
|---|---|---|---|
| Rupture de la capacité: | Haute | Normes de sécurité: | LE CEI |
| la norme: | GBJ, JB, LE CEI | Courant évalué: | 100A, 200A |
| Tension nominale: | 33-36kV | Durée de vie mécanique: | 10000 |
| Mettre en évidence: | 11 kilovolts fondent,300 ampères coupés |
||
| Type | Unité | PD-12/100 | PD-12/200 |
| Tension évaluée | Kilovolt | 10-15 | 10-15 |
| Courant évalué | A | 100 | 200 |
| Rupture du courant | A | 10000 | 12000 |
| tension de lmpulse | Kilovolt | 110 | 110 |
| Volatage de tenue de fréquence de puissance | Kilovolt | 42 | 42 |
| Ligne de fuite | Millimètre | 250 | 250 |
| Poids | Kilogramme | 7 | 7 |
| Dimensions | Cm | 38.5×34.5×10.5 | 38.5×34.5×10.5 |
| Type | Unité | PD-15 | PD-15 |
| Tension évaluée | Kilovolt | 15-27 | 15-27 |
| Courant évalué | A | 100 | 200 |
| Rupture du courant | A | 10000 | 12000 |
| tension de lmpulse | Kilovolt | 125 | 125 |
| Volatage de tenue de fréquence de puissance | Kilovolt | 45 | 45 |
| Ligne de fuite | Millimètre | 355 | 355 |
| Poids | Kilogramme | 8,8 | 8,8 |
| Dimensions | Cm | 51.5×34×12 | 51.5×34×12 |
| Type | Unité | PD-24 | PD-24 |
| Tension évaluée | Kilovolt | 24-27 | 24-27 |
| Courant évalué | A | 100 | 200 |
| Rupture du courant | A | 8000 | 10000 |
| tension de lmpulse | Kilovolt | 150 | 150 |
| Volatage de tenue de fréquence de puissance | Kilovolt | 65 | 65 |
| Ligne de fuite | Millimètre | 505 | 505 |
| Poids | Kilogramme | 12 | 12 |
| Type | Unité | PD-11 | PD-11 |
| Tension évaluée | Kilovolt | 24 | 24 |
| Courant évalué | A | 100 | 200 |
| Rupture du courant | A | 10000 | 12000 |
| tension de lmpulse | Kilovolt | 150 | 150 |
| Volatage de tenue de fréquence de puissance | Kilovolt | 65 | 65 |
| Ligne de fuite | Millimètre | 540 | 540 |
| Poids | Kilogramme | 4,5 | 4,5 |
| Dimensions | Cm | 51×34×11.5 | 51×34×11.5 |
| Type | Unité | PD-12 | PD-12 |
| Tension évaluée | Kilovolt | 15 | 15 |
| Courant évalué | A | 100 | 200 |
| Rupture du courant | A | 10000 | 12000 |
| tension de lmpulse | Kilovolt | 110 | 110 |
| Volatage de tenue de fréquence de puissance | Kilovolt | 45 | 45 |
| Ligne de fuite | Millimètre | 245 | 245 |
| Poids | Kilogramme | 3,8 | 3,8 |
| Dimensions | Cm | 45×34×11.5 | 45×34×11.5 |
| Type | Unité | PD-13 | PD-13 |
| Tension évaluée | Kilovolt | 33 | 33 |
| Courant évalué | A | 100 | 200 |
| Rupture du courant | A | 6000 | 8000 |
| tension de lmpulse | Kilovolt | 170 | 170 |
| Volatage de tenue de fréquence de puissance | Kilovolt | 70 | 70 |
| Ligne de fuite | Millimètre | 660 | 660 |
| Poids | Kilogramme | 15 | 15 |
| Dimensions | Cm | 56×38×11.5 | 56×38×14.5 |
| Type | Unité | PD-36/100 | PD-36/200 |
| Tension évaluée | Kilovolt | 36 | 36 |
| Courant évalué | A | 100 | 200 |
| Rupture du courant | A | 10000 | 12000 |
| tension de lmpulse | Kilovolt | 170 | 170 |
| Volatage de tenue de fréquence de puissance | Kilovolt | 70 | 70 |
| Ligne de fuite | Millimètre | 720 | 720 |
| Poids | Kilogramme | 5 | 5 |
| Dimensions | Cm | 61×34×11.5 | 61×34×11.5 |
Les trois fonctions importantes d'un coupe-circuit fondu
fondre-coupe-circuit-sur-lineIf vous regardez les lignes de distribution électrique aériennes, vous sont susceptibles de voir un coupe-circuit fondu. Que peu de dispositif a été modifié et amélioré au cours des 80 dernières années pour devenir les utilités électriques de produit tout autour de l'utilisation du monde aujourd'hui. Ce produit est devenu très utilisé parce que le coupe-circuit fondu a les trois travaux principaux que cet article expliquera.
Devoir 1 : Protection fondue pour une ligne capitaux (souvent un transformateur)
Un fusible peut être installé à l'intérieur de du support de fusible, également appelé un tube de fusible. Comme les briseurs dans votre maison, un fusible installé avant un transformateur le protégera contre des conditions actuelles finies. Par exemple, un lien du fusible 30A peut être installé dans le support de fusible de coupe-circuit. Alors si le transformateur dessine 40 ampères pour plus que quelques secondes le fusible fonctionné, effectivement démontant le transformateur de la ligne électrique et protégeant le transformateur contre le mal. Après que ceci se produise le support de fusible tombe ouvrez-vous. Le support ouvert de fusible fournit un facile de voir l'indication visuelle que le fusible avait actionnée. Cela signifie que les monteurs de lignes peuvent rapidement trouver et remplacer le fusible.
Devoir 2 : Protection au sol de courant de défaut.
Le coupe-circuit également actionnera et ouvrira le circuit dans le cas d'un défaut au sol en aval. Par exemple, si un arbre tombe sur une ligne électrique, ceci causerait un défaut au sol. Toute l'énergie disponible essayera de se précipiter à la terre. C'est dangereux et le circuit doit rapidement être ouvert. Le courant qui essayera de se précipiter par le coupe-circuit et de rectifier peut être plus que 10,000amps. Le coupe-circuit arrête l'écoulement de l'énergie en s'éteignant rapidement un arc qui est produit à l'intérieur du support de fusible. Après qu'on s'éteigne l'arc le support de fusible tombera s'ouvrent. Encore, le support ouvert de fusible fournit une indication visuelle que le fusible avait actionnée et doit être remplacé.
Devoir 3 : Indication visuelle d'un circuit ouvert
Indépendamment de la cause si le coupe-circuit de fusible fonctionne le support de fusible accrochera ouvrent la signalisation aux monteurs de lignes que la ligne doit être entretenue. Ce devoir apparemment simple est l'un des travaux les plus importants du coupe-circuit.
Comme vous pouvez voir les coupes-circuit fondus ont trouvé aérien pour préformer des fonctions précieuses nous tous. Ces petits dispositifs épargnent des millions d'utilités électriques de dollars par an en empêchant des dommages aux transformateurs et à toute autre ligne capitaux. Également le coupe-circuit épargne des milliers d'utilités d'heures par an en les rendant faciles de voir où une ligne doit être entretenue. Ceci également des moyens dans le cas d'une électricité de coupure électrique peut être reconstitué plus rapidement. Le coupe-circuit fondu humble garde la lumière dessus et nous sauve tout l'argent.
