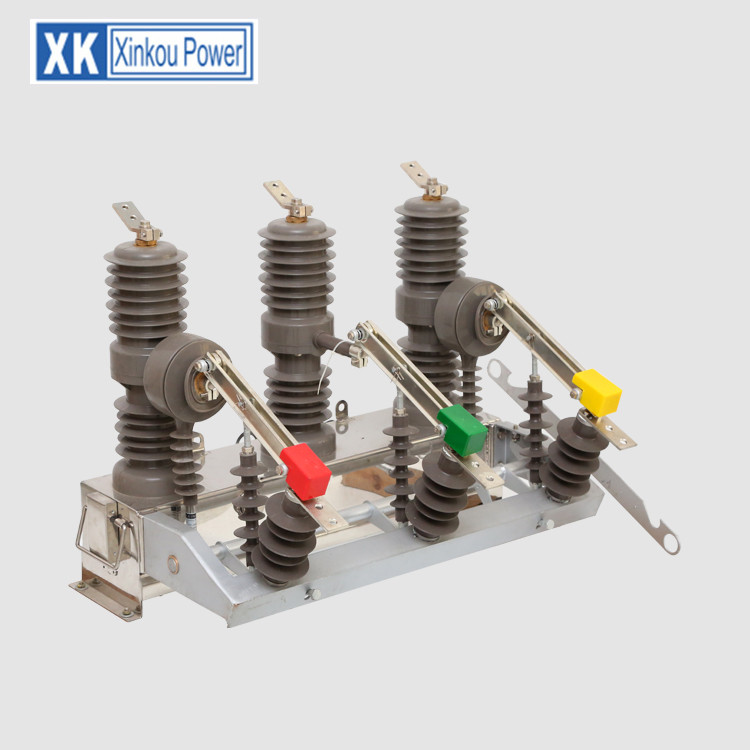

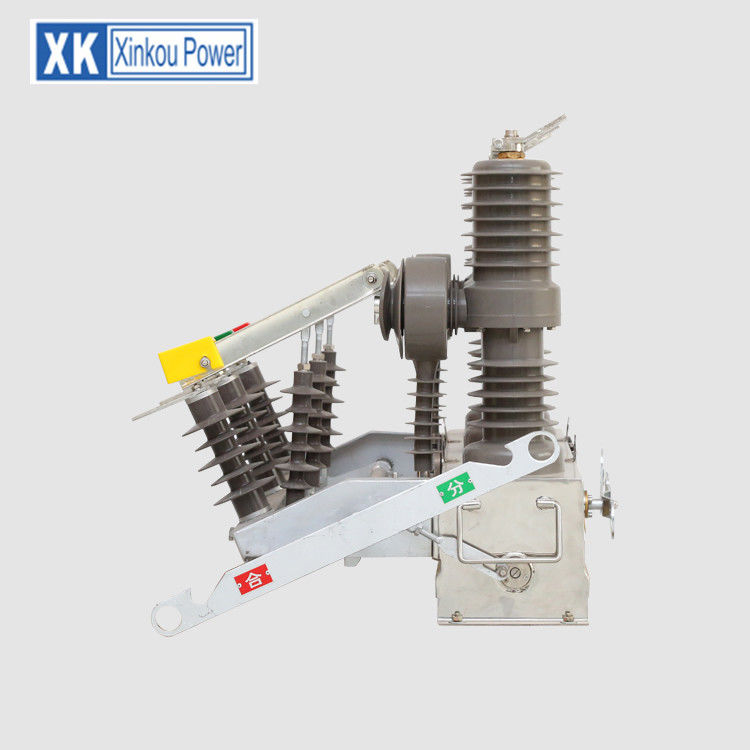

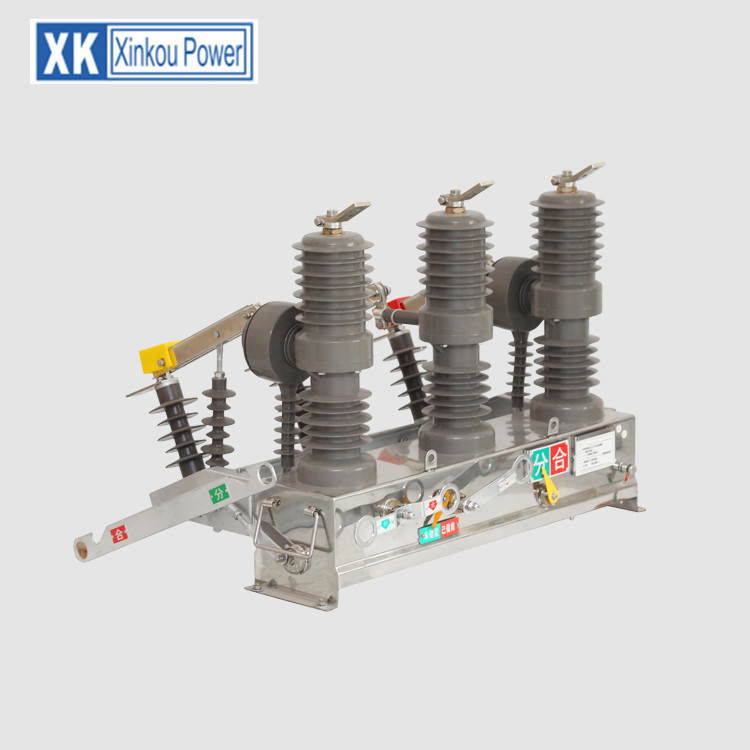

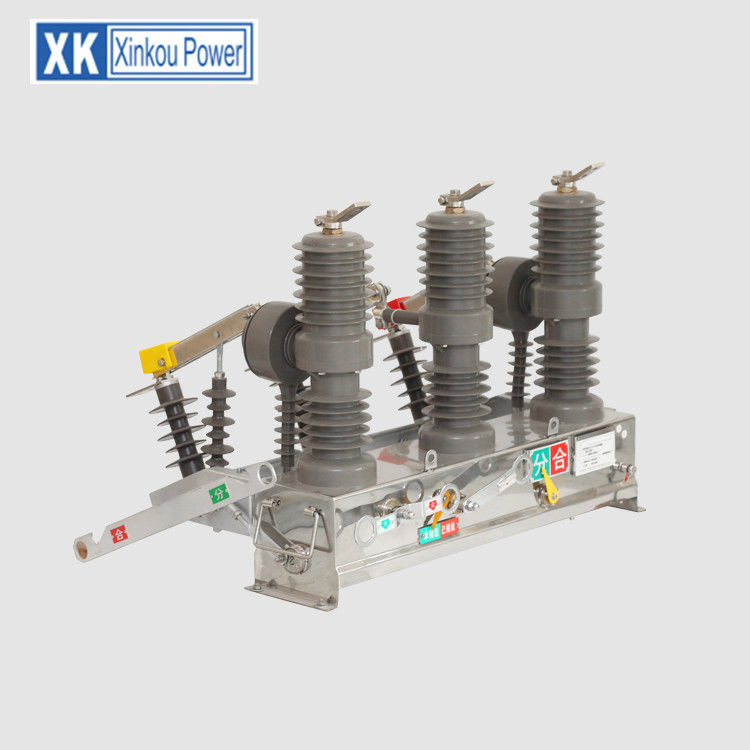

Disjoncteur moyen ZW32 630A 15kV haut Efficeincy de vide de tension



Fonctionnement de disjoncteur de vide
Le but principal de n'importe quel disjoncteur est d'éteindre l'arc pendant le passage à zéro actuel, en établissant la résistance diélectrique élevée entre les contacts de sorte que le rétablissement de l'arc après le courant zéro devienne impossible. La résistance diélectrique du vide est huit fois plus grande que celle d'air et quatre fois plus grande que celle du gaz SF6. Cette résistance diélectrique élevée permet pour éteindre un arc de vide dans l'espace très petit de contact. Pour faire court espace de contact, bas
la masse de contact et aucune compression de milieu l'énergie d'entraînement exigée dans le disjoncteur de vide n'est minimum. Quand deux secteurs de contact en face-à-face juste sont séparés entre eux, ils ne sont pas faits tellement immédiatement. Au lieu de cela, pendant que le secteur de contact sur le visage de contact est réduit et vient finalement à un point et alors ils De-sont finalement touchés. Ceci se produit dans une fraction de micro en second lieu. À cet instant du De-contact des contacts dans un vide, le courant par les contacts concentrés sur ce dernier point de contact sur la surface de contact et fait un point chaud là. Car le milieu est vide, le métal sur la surface de contact obtient en raison facilement vaporisé de ce point chaud et crée un milieu de conduite pour le chemin d'arc. Par conséquent, le matériel constituant l'arc est très petit et un arc faible est établi ainsi même avec l'interruption à forte intensité. L'arc sera lancé et continue jusqu'au début du prochain courant zéro. Le chiffre de Th ci-dessous montre l'ensemble en coupe d'un VCB.
