| Lieu d'origine: | Zhejiang, Chine |
|---|---|
| Nom de marque: | XK |
| Certification: | ISO9001 / GB / IEC |

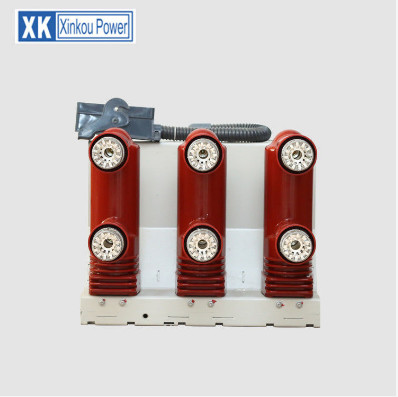

| Numéro de modèle: | ZW7A-40.5 |
| Quantité de commande min: | 1 Piece / Pieces |
| Prix: | Negotiation |
| Détails d'emballage: | exportation de l'emballage |
| Capacité d'approvisionnement: | 100 Piece / Pieces per Mois |
| la norme: | LE CEI | Courant évalué: | 1250A, 1600A |
|---|---|---|---|
| Tension nominale: | 33kv | Durée de vie mécanique: | 10000 |
| Port: | Ningbo | ||
| Surligner: | disjoncteur de vcb,briseur extérieur de vcb |
||
| Article | Unité | Données |
| Fréquence évaluée | Hertz | 50,60 |
| Fréquence de puissance avec la phase (sèche) de la tension 1min de support (humide) à la terre/à fracture | Kilovolt |
80 95/95
|
| Tension de choc de foudre avec la tension de support | Kilovolt | 185 |
| Court-circuit évalué cassant le courant | KA | 25/31.5 |
| Sorcière évaluée de court-circuit ingcurrent | KA | 63/80 |
| Crête évaluée avec le courant de support | KA | 63/80 |
| courte durée 4S avec le courant de support | KA | 25/31.5 |
| Court-circuit évalué cassant des périodes | périodes |
30
|
| Commandez la tension du mécanisme | V | AC/DC 220 |
| Frquency en second lieu ary de puissance de circuit avec la tension 1min de support | Kilovolt | 2 |
| Distance d'ouverture de contact | millimètre | 18±1 |
| Distance de sur-déplacement de contact | millimètre | 4±0.5 |
| Vitesse d'ouverture | m/s | 1.4-1.8 |
| Vitesse de rapprochement | m/s | 0.4-0.8 |
| Temps de rebond fermant de contact | Mme | ≤5 |
| Middled est tance entre les phases | millimètre | 700±2 |
| Différence de temps de se fermer/ouverture entre trois phases | Mme | ≤2 |
| L'esistance de circuit de chaque phase | Ω | <80> |
| L'heure exacte | Mme | ≤100 |
| Temps d'ouverture | Mme | ≤50 |
| Poids | Kilogramme | 500 |
Les disjoncteurs de vide sont employés souvent dans les systèmes électriques à haute tension pour remplir la même fonction que des briseurs dans le panneau électrique d'une maison. La fonction principale d'un disjoncteur de vide est de découper la puissance aux débouchés électriques en cas de court-circuit ou au défaut de fonctionnement électrique de permettre la séparation manuelle des circuits de sorte qu'ils puissent être réparés. Une caractéristique notable des disjoncteurs de vide est qu'ils contiennent les espaces évacués.
Fondements de briseur
Pour comprendre comment les disjoncteurs de vide travaillent, il est important pour d'abord comprennent comment les disjoncteurs normaux travaillent. Des disjoncteurs de base sont faits de deux contacts en métal liés ensemble par un mécanisme à ressort qui agit en tant que voyage.
Le dispositif de déclenchement à ressort contient un capteur mécanique de la chaleur ce des niveaux de moniteurs de l'électricité passant par les débouchés électriques. Le capteur mécanique de la chaleur se déclenche outre du briseur quand les niveaux de température augmentent en raison de surcharger les conducteurs électriques.
Un capteur magnétique sur le dispositif de déclenchement à ressort se déclenche outre du briseur en cas de court-circuit. Les aides de dispositif de déclenchement pour commander la surcharge et les courts-circuits en séparant les contacts pour arrêter l'écoulement de l'électricité dans le circuit.
Problème courbant
Les disjoncteurs courbent souvent entre les contacts pendant quelques micro-secondes où ils se déclenchent outre de séparer les contacts électriques. Courber du disjoncteur peut ioniser l'air et lui faire l'électricité de conduite ou fournir un chemin pour que l'électricité dépasse le briseur. C'est l'une des raisons principales pourquoi les systèmes à haute tension utilisent des disjoncteurs de vide parce qu'ils ne peuvent pas être ionisés fournissant un chemin pour que l'électricité dépasse le briseur. Bien que les disjoncteurs de vide éprouvent également courber, l'électricité ne peut pas dépasser le briseur avant que les contacts tirent à partir de l'un l'autre.
Puissance de vide
Pendant que le nom suggère, les disjoncteurs de vide contiennent un vide entre les contacts. Le vide est juste un espace vide qui ne contient aucun solide, liquide, ou gaz. Un vide est l'un des meilleurs isolateurs disponibles. Il ne fournit pas la pièce pour courber et l'électricité ne peut pas passer par un vide. Par conséquent, un vide est un milieu arc-s'éteignant approprié. Quelques briseurs à haute tension emploient un souffle d'air à haute pression pour souffler des arcs distants. D'autres sont remplis de l'huile spéciale qui empêche courber. Un inconvénient considérable des briseurs de jet d'air est qu'ils sont fortement compliqués. D'autre part, les briseurs remplis d'huile seraient inflammables et sont fortement toxiques au cas où les fuites d'huile.
Applications
Nettoyez à l'aspirateur les disjoncteurs, briseurs de jet d'air, et les briseurs remplis d'huile tous exécutent exceptionnellement bien dans des lignes de transmission parce que ces systèmes électriques ne se déclenchent pas très souvent. En outre, les trois types de briseurs exigent l'entretien minimal une fois utilisés dans la ligne de transmission applications. Cependant, les disjoncteurs de vide exécutent mieux que les deux autres types de briseurs en manipulant la ligne transitoires et montées subites. En outre, les briseurs de vide exécutent bien mieux dans les applications à haute tension qui exigent la connexion et la séparation fréquentes des systèmes électriques.
