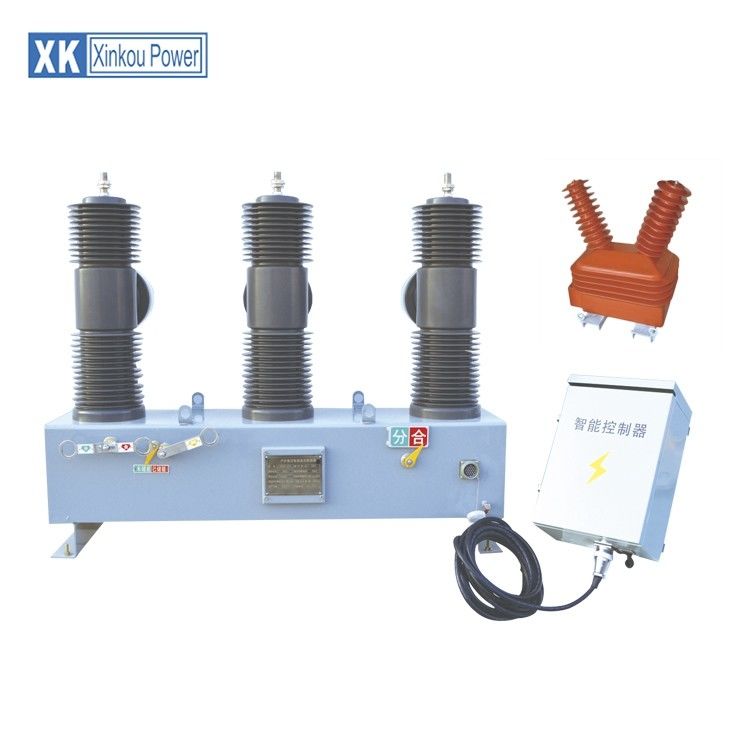

le CEI ZW32 de disjoncteur du vide 40.5KV/d'aimant permanent briseur de Vcb

Extinction d'arc dans des interrupteurs de vide :

Le procédé d'interruption d'arc dans des interrupteurs de vide est très différent de celui dans d'autres types de disjoncteurs. Le vide en tant que tel est un milieu diélectrique et l'arc ne peut pas persister dans le vide idéal.

Cependant, la séparation des contacts de transport actuels cause la vapeur d'être libérée des contacts provoquant le plasma. Ainsi sur la séparation des contacts de transport actuels, l'espace de contact est rempli de la vapeur des ions positifs libérés à partir du matériel de contact ; la densité de vapeur selon le courant dans courber. Pendant le mode décroissant de la vague actuelle le taux de version des chutes de vapeur et après le zéro actuel, le milieu regagne sa résistance diélectrique, si la densité de vapeur autour des contacts a sensiblement réduit.

Tandis que l'interruption d'un courant de l'ordre de quelques cent ampères en séparant l'appartement entre en contact sous le vide poussé, l'arc a habituellement plusieurs chemins parallèles et chaque chemin d'arc commence et descend dans un point chaud du courant. Ainsi tout le courant est divisé dans plusieurs arcs parallèles. Les arcs parallèles se repoussent de sorte que l'arc tende à répartir la surface de contact. Un tel arc s'appelle l'arc diffus. L'arc diffus peut obtenir interrompu facilement.

À des valeurs plus élevées des courants de l'ordre de quelques mille ampères, l'arc obtient concentré sur une petite région et devient arc autonome. L'arc concentré autour d'un petit secteur cause la vaporisation rapide de la surface de contact. La transition de l'arc diffus à l'arc concentré dépend du matériel et de la forme du contact, de la valeur du courant et de l'état des électrodes. L'interruption de l'arc est possible quand la densité de vapeur varie dans la phase avec le courant et l'arc reste dans l'état diffus. L'arc ne fait pas restrike encore si la vapeur en métal est rapidement enlevée de la zone de contact.

Ainsi le processus d'arc-extinction dans un disjoncteur de vide est lié en grande partie à la matière et forme les contacts et derrière la technique employées en condensant la vapeur en métal. On conçoit ainsi la géométrie de contact que la racine d'arc continue au déplacement de sorte que la température à un point sur le contact n'atteigne pas très une valeur élevée.

L'accumulation rapide de la résistance diélectrique après l'extinction finale d'arc est un avantage unique de disjoncteur de vide. Il y a des limitations sur des disjoncteurs d'huile en commutant les courants capacitifs. Dans des disjoncteurs d'huile après qu'une interruption ait lieu, la résistance diélectrique s'accumule tellement lentement que les restrikes retardés ont lieu souvent autant que la moitié d'un cycle plus tard. L'interrupteur sous vide est exempt de ce problème puisqu'après moitié d'un cycle, correspondant à la séparation de contact de 2,5 millimètres, une résistance diélectrique de l'ordre de 100 kilovolts (RMS) est disponible. Ce type de commutateur a l'avantage de la performance sans restrike et est idéalement adapté à la commutation de condensateur. Son opération est également pratiquement indépendante du temps médian de contact.

Hachage actuel dans des disjoncteurs de vide :

Nous avons vu que le hachage actuel dans des disjoncteurs d'air et de pétrole se produit en raison de l'instabilité dans la colonne d'arc tandis qu'en cas de disjoncteurs de vide il dépend de la pression de vapeur et des propriétés d'émission d'électrons du matériel de contact. Le niveau de hachage est également influencé par le conductivité-plus bas thermique la conduction thermique, est plus bas le niveau de hachage. Il est possible de réduire le niveau actuel auquel le hachage se produit en choisissant un matériel de contact qui donne la vapeur suffisante en métal pour permettre au courant de venir à une valeur nulle de valeur ou très basse, mais ceci est rarement fait pendant qu'il affecte la résistance diélectrique défavorablement.
