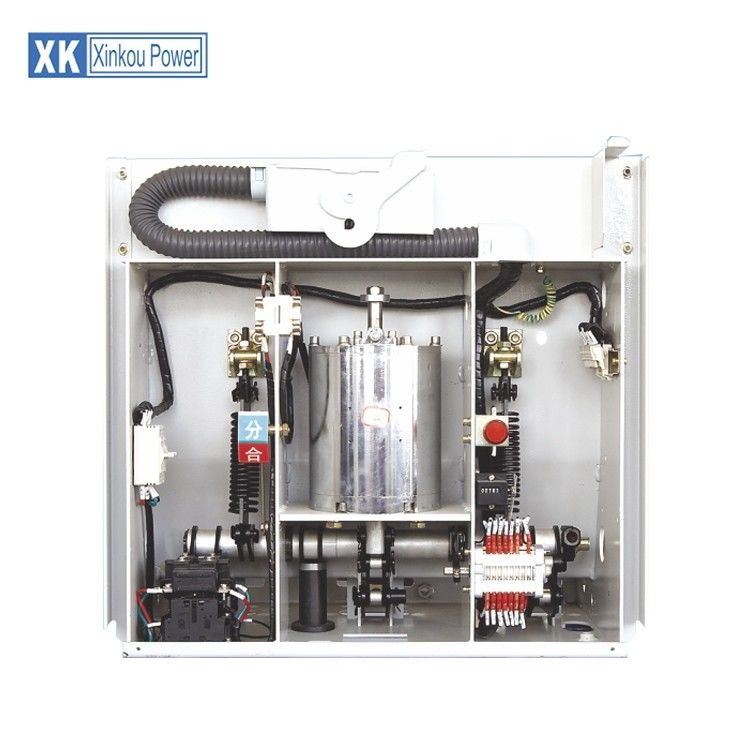

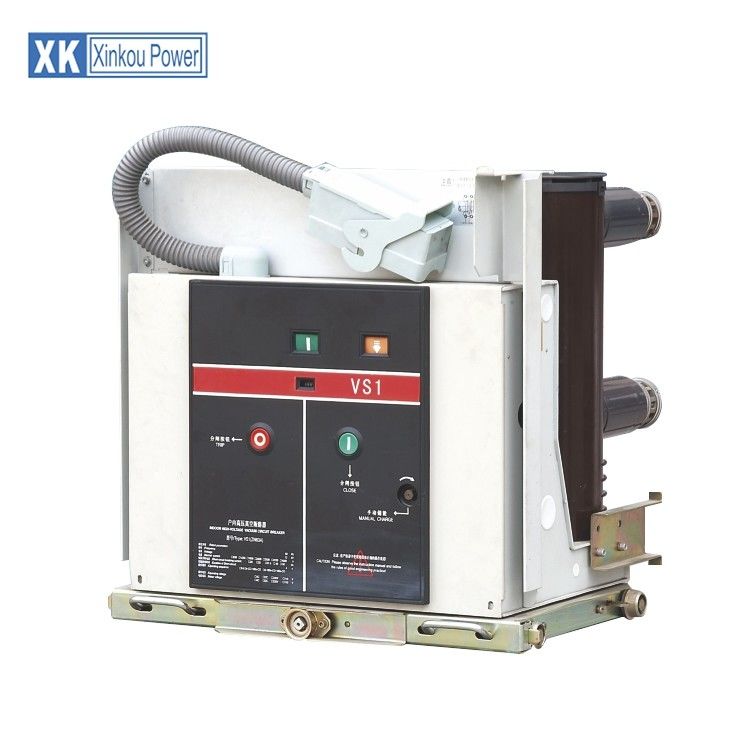

mécanisme magnétique permanent de disjoncteur de vide de HT de 12KV 50HZ triphasé

Stabilité d'arc de vide :

Dans un C.A. de 50 hertz faites le tour des passages actuels par la valeur nulle 100 fois dans une seconde (c.-à-d., une fois chaque Mme 10). Il est souhaitable que le courant soit interrompu quand il traverse la valeur nulle, autrement la surtension sera due induit au hachage actuel. Par conséquent, parce que interruption réussie d'arc il est nécessaire que l'arc soit stable pour la durée de moitié-cycle et en particulier qu'il continue à exister aux courants approchant zéro.

La stabilité d'arc s'avère pour dépendre au moment :

(i) le matériel de contact et sa pression de vapeur et

(ii) paramètres de circuit tels que la tension, le courant, la capacité et l'inductance.

Dans des circuits à faible intensité plus de l'évaporation a lieu aux points discrets, appelés les taches de cathode, alors qu'à des courants plus élevés l'évaporation a lieu des taches de cathode et d'anode. En plus de ces sources le gaz est ajouté à la clôture des contacts quand il est dépouillé d'autres parties de la clôture en raison de la haute température et de la vapeur en métal d'empiétement.

De la pression de vapeur et la stabilité d'arc s'avèrent pour être mises en corrélation. Plus la pression de vapeur à une plus basse température est haute, plus est la stabilité de l'arc c.-à-d. meilleure, plus la période de la vie de l'arc est longue. Il y a certains métaux comme le Zn, Bi, qui fournissent de telles caractéristiques et sont de meilleurs matériaux d'électrode pour des disjoncteurs de vide. Sans compter que la pression de vapeur, la conduction thermique du métal affecte également le niveau de hachage actuel.

Un bon métal de conduite de chaleur se refroidira très rapidement et sa température de surface de contact tombera. Ceci réduira le taux d'évaporation et l'arc sera coupé en raison de la vapeur insuffisante. D'autre part, un mauvais conducteur de la chaleur maintiendra sa température et la vaporisation pendant un plus long temps et l'arc sera plus stable.

La manoeuvre des contacts avec différentes valeurs de capacité réduit la période de la vie moyenne de l'arc. Plus la valeur de la capacité est haute, plus est la période de la vie moyenne de l'arc inférieure. Une inductance en série, d'autre part augmente la vie de l'arc. De même, plus haut la tension d'opération de système, est plus longtemps la durée de l'arc. C'est parce que plus de tension de reconstitution est disponible pour maintenir l'arc vivant.
